风电齿轮箱锻件

风力涡轮机齿轮箱是可再生能源领域压力最高的环境之一。锻造部件比铸造部件更受欢迎，因为它们具有卓越的抗疲劳性、冲击韧性和均匀的晶粒结构，可以承受现代 1MW-15MW 涡轮机中的极端扭矩和循环载荷。

1、变速箱关键锻造部件

风力涡轮机齿轮箱中的大多数旋转部件和重型承载元件都是锻造的：

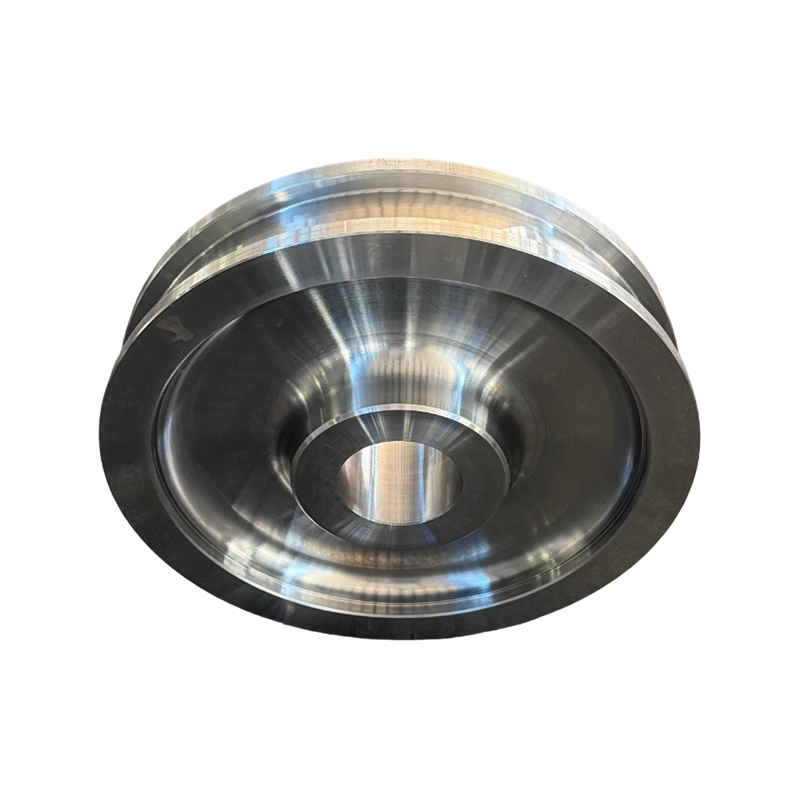

• 齿轮毛坯：用于行星齿轮、太阳齿轮和环形齿轮的大圆盘。这些需要高的表面硬度和芯部韧性。

• 主轴和输入/输出轴：这些轴将巨大的扭矩从转子传递到变速箱的高速级。

• 无缝轧制环：用于外环齿轮和轴承座圈。

• 联轴器和法兰：连接传动系统部件的重型连接器。

2. 常用材料和化学

为了在海上或偏远环境中生存 20 年，材料必须是高纯度合金钢。

3. 制造过程（质量链）

风力涡轮机齿轮箱锻件的生产遵循严格的顺序：

1. 钢锭冶炼：采用EF（电弧炉）LF（精炼）VD（真空脱气），确保钢水低硫低磷的超洁净。

2. 锻造执行：

   • 大型轴的开式模锻。

   • 用于高精度齿轮和联轴器的闭式模锻。

   • 用于高强度圆形部件的环件轧制。

3. 热处理：正火、淬火和回火等关键步骤，以细化晶粒结构。齿轮通常经过渗碳（表面硬化）以获得坚硬的表面，同时保持延展性的核心。

4. 精密加工：数控粗车和精磨，以满足严格的公差 $\pm 0.001$ 英寸。

4. 质量标准和测试（NDT）

风力齿轮箱因是涡轮机使用寿命的“弱点”而臭名昭著，因此测试非常严格：

• 超声波检测 (UT)：必须检测厚锻件中心的内部空隙或非金属夹杂物。

• 磁粉探伤 (MT)：用于机械加工后发现表面微裂纹。

• 晶粒流动验证：确保金属的“流线”遵循零件的几何形状，以最大限度地提高强度。

• 合规性：必须满足 ISO 61400-4（风力涡轮机齿轮箱的设计要求）和 AGMA 6006 等标准。

常见问题解答： 风电齿轮箱锻件

问：为什么这些齿轮不采用铸造？

• 答：铸件常含有微小气孔或“缩孔”缺陷。在风力涡轮机中，单个缺陷可以充当应力集中源，导致齿轮齿在强阵风下折断。锻件本质上是“无空隙的”。

问：这些锻造件面临的最大威胁是什么？

• 答：微点蚀和白蚀裂纹 (WEC)。这些是由波动载荷和与润滑剂的化学相互作用共同引起的表面疲劳问题。

问：制造定制变速箱轴需要多长时间？

• 答：由于材料纯度要求和热处理周期，交货时间传统上为 20 至 52 周，但专业的“快速通道”制造商可以将其缩短至约 10 周。
