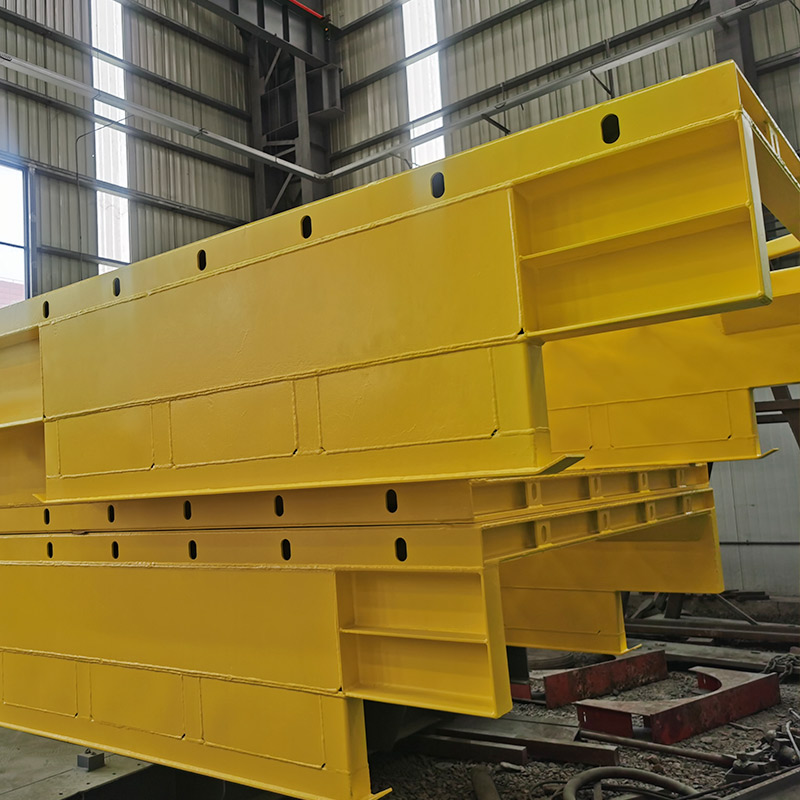

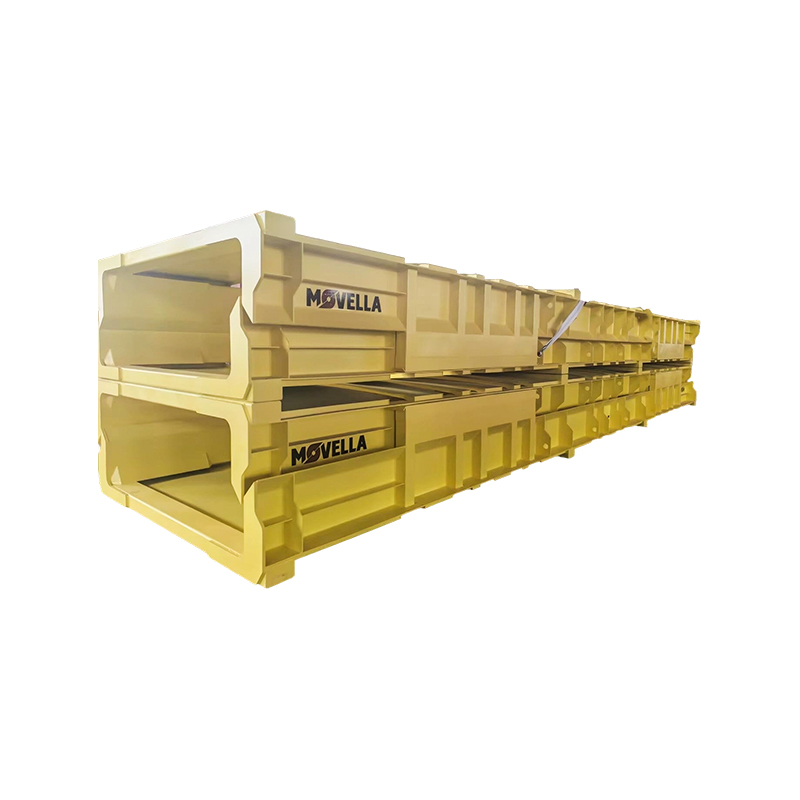

焊接结构件

一、焊接核心原理

• 熔焊：母材局部熔化，可根据需要使用填充材料。焊缝是由熔融金属凝固形成的。
• 压力焊接：施加压力以确保工件表面之间的紧密接触。原子键合是通过塑性变形实现的，有些过程需要辅助加热。
• 钎焊：仅钎料熔化，母材不熔化。熔化的填充金属润湿母材表面并通过毛细管作用填充间隙以形成连接。

二.常用焊接方法的分类及特点

1.熔焊（最广泛使用）

2. 压焊

• 电阻焊：利用电流通过工件接触面时产生电阻热，同时施加压力完成焊接。分为点焊、缝焊和对焊。点焊广泛应用于汽车车身焊接；缝焊适用于油箱等密封部件。
• 摩擦焊：通过工件之间的高速摩擦产生热量。当接触面达到塑性状态时，施加压力进行焊接。其接头质量稳定，适用于异种金属的焊接，如轴类零件的对接焊。

3. 钎焊

• 炬焊：采用氧乙炔火焰加热，操作简单；真空钎焊：在真空环境下进行，避免氧化，适用于航空发动机叶片等精密复杂部件。
• 钎焊的优点是焊接变形最小，缺点是接头强度一般低于母材。

三．焊接材料

1. 焊接 Electrodes: Exclusive for SMAW, consisting of a core wire (filler metal) and a coating. The coating functions to stabilize the arc, form slag, deoxidize and alloy the weld metal.
2. 焊接 Wires: Used in gas-shielded welding and submerged arc welding, divided into solid wires and flux-cored wires. Flux-cored wires have built-in protective components and offer stronger adaptability.
3. 焊接 Flux: Applied in submerged arc welding, categorized into fused flux and non-fused flux. It plays roles in protecting the weld pool, deoxidizing and improving weld formation.
4. 钎焊填充金属：专门用于钎焊，熔点低于母材金属。常见类型包括铜基和银基钎料。

四．焊接技术的关键要素

1. 焊接 Parameters: Including welding current, voltage, welding speed, shielding gas flow rate, etc. Parameters directly affect the weld penetration, formation and quality. For example, excessive current may cause burn-through, while insufficient current leads to insufficient penetration.
2. 坡口设计：焊接厚板时，需要对坡口（如V型坡口、X型坡口）进行预处理，以保证焊缝焊透充分，减少未焊透缺陷。
3. 预热和后加热：对于高强钢、铸铁等裂纹敏感材料，焊前预热可降低冷却速度，避免冷裂纹；焊后后加热可消除残余应力，改善组织和性能。

五、焊接质量检验

目视检查：用肉眼或借助放大镜检查焊缝成形、尺寸和表面缺陷（例如孔隙、裂纹、咬边）。

1. 无损检测（NDT）：不损伤工件，包括超声波检测（UT，用于检测内部缺陷）、射线检测（RT，用于检测内部气孔和夹渣）、磁粉检测（MT，用于检测铁磁材料的表面缺陷）。
2. 破坏性测试：采集焊缝样品进行拉伸、弯曲和冲击测试，以评估焊接接头的机械性能。

六．焊接安全与防护

• 弧光辐射防护：焊接弧光中的紫外线和红外线会灼伤皮肤和眼睛，需要使用焊接头盔和防护服。
• 有害气体防护：焊接过程中会产生臭氧、氮氧化物等有害气体，必须保证工作环境良好的通风。
• 防触电：焊接设备必须接地，操作人员需戴绝缘手套和绝缘鞋。



  七．常见问题解答

  问题 1：为什么有些金属（例如铝）比钢更难焊接？

  • A ：铝有 高导热率 和 快速氧化 。它散热速度太快，很难形成稳定的熔池。此外，氧化铝层（ $Al_2O_3$ ）的熔点超过 2050℃ ，远高于金属本身（ 660℃ ）。这通常需要交流 TIG 或专门的脉冲 MIG 焊接。

  问题 2：什么是热影响区 (HAZ)？为什么它很重要？

  • A ：HAZ 是母材的面积 未熔化，但其微观结构已改变 通过热量。由于热循环，该区域可能会变脆或失去强度。大多数结构故障（例如裂缝）都发生在热影响区内。

  Q3：焊接变形是如何产生的以及如何预防？

  • A : 失真的原因是 热胀冷缩不均匀 。预防方法包括：

    • 预设 ：焊接前将零件朝相反方向倾斜。

    • 对称焊接 ：从中心向外或按平衡顺序焊接。

    • 减少热量输入 ：使用激光焊接等高能量密度工艺。

  Q4: 为什么需要后加热或“放氢”？

  • A ：氢原子可以引起 延迟开裂 在焊缝中。后加热可以使氢从金属中扩散出来，这对于高强度钢和厚板至关重要。

  Q5：机器人焊接能否完全替代手工焊接？

  • A ：虽然机器人擅长 大批量、标准化生产 （例如汽车），人类焊工仍然是不可替代的 实地考察、复杂的空间关节、一次性定制工作 ，以及需要实时感官调整的任务。
